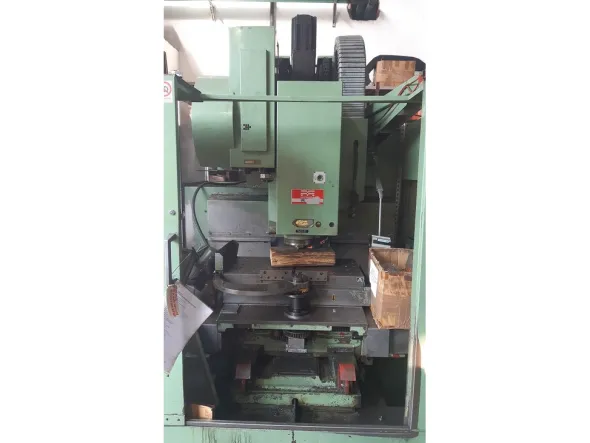

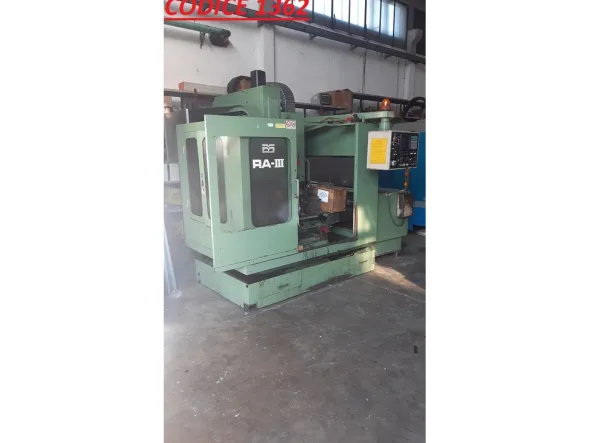

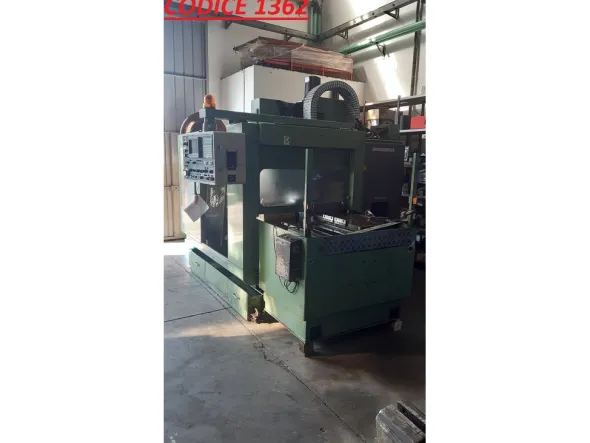

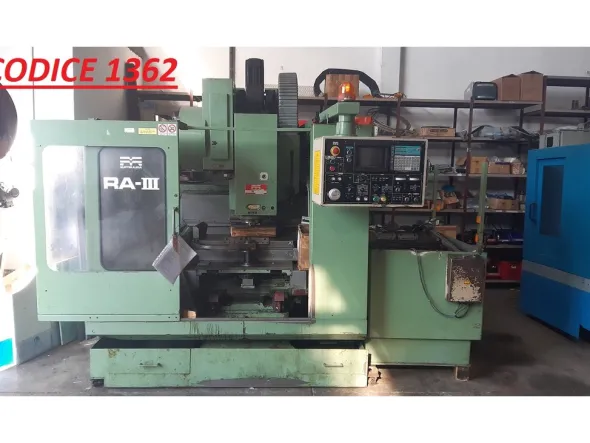

1362 CENTRO DI LAVORO MATSUURA

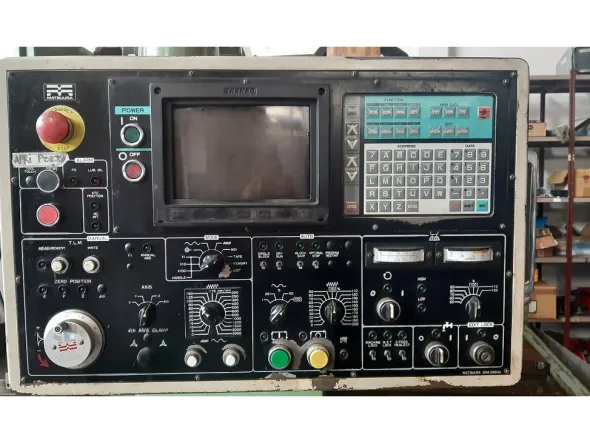

CODICE 1362CENTRO DI LAVORO MATSUURA MOD RA-3 SERIE 900708755 A CAMBIO PALLETSTATO DELLA MACCHINA: USATO;CARATTERISTICHE TECNICHE:MACH. NO. 900708755;Controllo Numerico: YASNAC Modello MX3;Corse e campo di lavoroCorsa asse X: 760 mm.;Corsa asse Y: 440 mm.;Corsa asse Z: 450 mm.;Distanza tavola – naso mandrino: 120 – 570 mm.;Distanza centro tavola guide asse Z: 250 – 690 mm.;Distanza asse mandrino guide asse Z: 470 mm.;Pallet Dimensioni: 800 x 420 mm.;Peso massimo sulla tavola: 300 Kg;Superficie tavola1 scanalatura: 18 x 1mm;Fori maschiati: M16 x P2 x 54;Foro centrale diam. Ø50 mm x 20 ( prof); MandrinoVelocità: 25 – 4500 giri/min;Trasmissione: a 2 gamme a ingranaggi; Cono mandrino(standard): BT 40;Diametro mandrino: Ø 80 mm.;Motore mandrino: 5.5/7.5 kW (cont/30 min);Massima coppia mandrino: 28 . kgm;Orientamento mandrino: Standard;Soffio di pulitura cono mandrino: Standard;AvanzamentiRapidi (Assi X-Y/Z): 15.000-15000/12000 mm/min;Taglio: 1-5000 mm/min;Avanzamento manuale: 0-4000 mm/min;Cambio UtensiliPortautensili: BT40;Codulo: BT40 MATSUURA;Numero utensili: 30;Massimo diametro con tutti utensili adiacenti: Ø 96 mm.;Massimo diametro utensile con adiacenti vuoti: Ø 175 mm.; Massima lunghezza utensili: 300 mm.;Massimo peso utensile: 10 Kg;Tempo di cambio utensile trucciolo-trucciolo: 7.2 sec;Logica cambio utensile: Memoria a selezione random con magazzino bidirezionale;MotoriMotore mandrino: 5.5/7.5 kW ( cont/30 min );Motore asse X: 1.1 kW;Motore asse Y: 1.1 kW;(Modello USAFED-13FB2/motore a vel 900 giri/min); Motore asse Z: 1.1 kW;(Modello USAFED-20FB2/motore a vel 900 giri/min); Motore pompa refrigerante: 0.25 kW;Motore pompa lubrificazione guide: 0.01 kW;Motore unità raffreddamento testa: 0.8 kW;AlimentazioneTensione: 380 V/380 V trifase 50/60 Hz è fornito in dotazione un trasformatoreConsumo complessivo: 25 kW;Aria compressa: 5-9 Kg/cmq;Volume di aria compressa: 200 lit/min;Vasca refrigeranteUnità lubrificazione guide: Lit 2.2;Vasca refrigerante: Lit 100;Dimensioni macchinaAltezza: 2770 mm.;Area di ingombro incluso area di manutenzione: 4126 x 2969 mm;Altezza tavola macchina: 955 mm.;Peso macchina: 5500 Kg;Colore: a richiesta; Prestazioni macchinaCoppia mandrino: 28. kgm;Spinta asse Z: 600 kgf;Massimo peso sulla tavola: 300 Kg; Viti a sfera (diam/passo assi X-Y-Z): 32/12-40/10/32/10 mm;Larghezza guide (Assi X-Y-Z): 70-110-110 mm;Distanza guide (Assi X-Y-Z): 220-440-190 mm;Peso massimo utensile 8 Kg;CAPACITA’: 25 kVA;Evacuatore trucioli;Peso complessivo macchina: 6400 Kg;Anno: 1990;Incluso di manuali di uso e di manutenzione + CNC; Made in JAPAN.
