CENTRO DI LAVORO A PORTALE DART DMC 1200

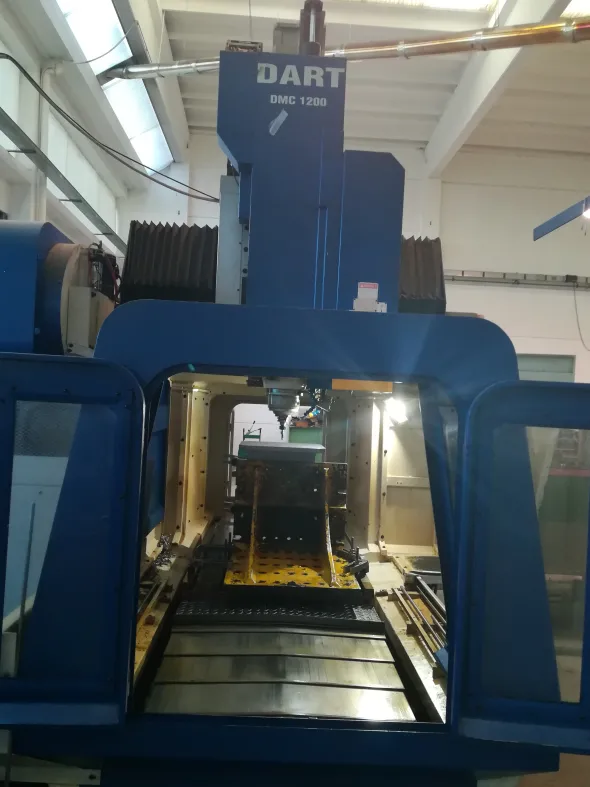

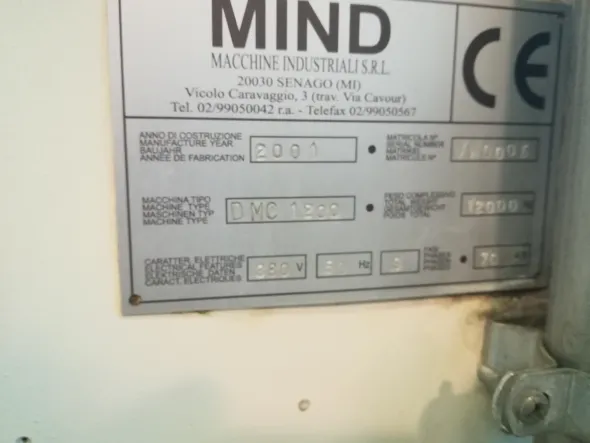

DART DMC 1200 – Centro di lavoro verticale a portaleCostruttore: MIND Macchine Industriali S.r.l., Senago (MI)Anno: 2001 (circa)

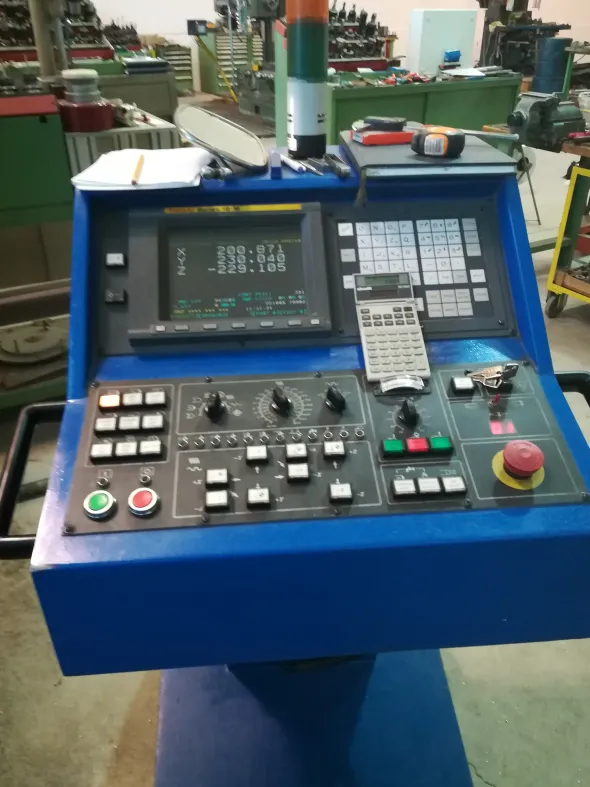

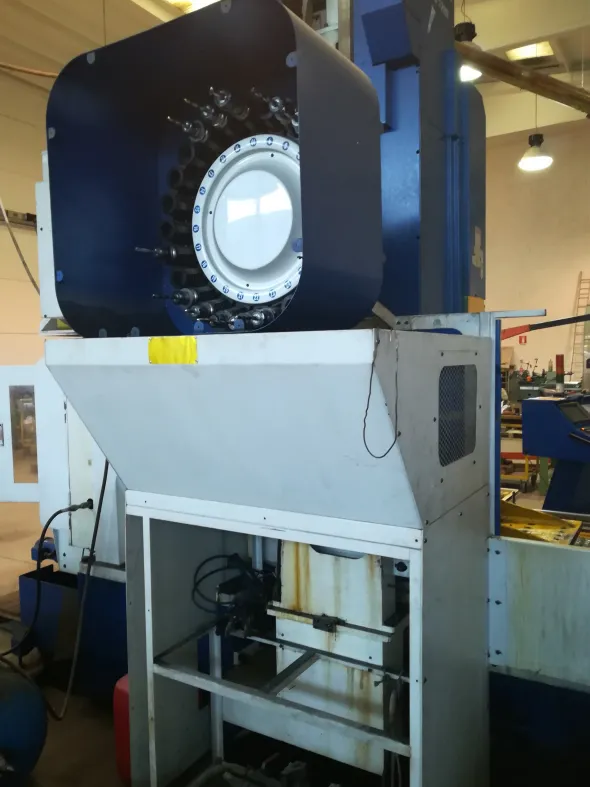

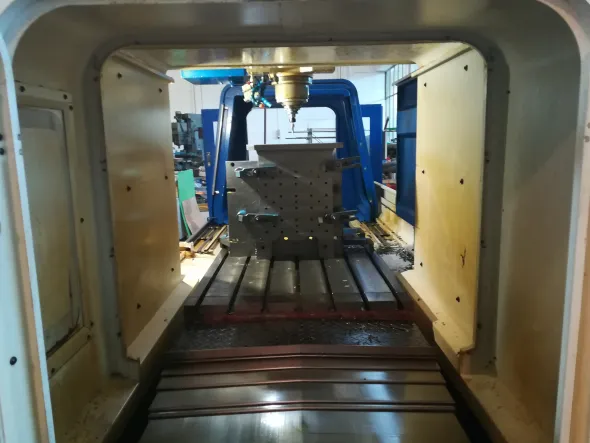

CNC: FANUC 18 MCTAVOLA E CORSEDistanza tra le colonne: 1.100 mmDimensione tavola: 1.300 x 850 mmMassimo peso sulla tavola: 3.800 kgCorsa asse X (longitudinale): 1.200 mmCorsa asse Y (trasversale): 900-875 mm (con soffietti)Corsa asse Z (verticale): 762 mmDistanza naso mandrino / tavola: 150 ÷ 912 mmMANDRINONaso mandrino: BT 40Ø cuscinetti mandrino: 70 mmGiri mandrino: 60 – 10.000 giri/minMotore mandrino con cambio gamma: 7,5 / 11 kWAVANZAMENTIRapidi X e Y: 24.000 mm/minRapidi Z: 15.000 mm/minAvanzamenti di lavoro: 1 – 10.000 mm/minMotore pompa refrigerante: HP 2,1 (P 3,5 kg/cm² – Q 100 l/min)MAGAZZINO UTENSILIN. di utensili: 24+1Sistema di selezione: RANDOM – BidirezionaleCambio utensile: braccio con camme globoidaliØ utensile: 75 mmØ max utensile: 100 mmLunghezza utensile: 320 mmMax peso utensile: 10 kgSTRUTTURABasamento e colonna: ghisa stabilizzata – colonna monobloccoGuide asse X: guide lineariGuide assi Y e Z: guide piane con controguide in turciteViti ricircolazione sfere: Ø 50 mm precaricate, 2 kit cuscinetti reggispintaMotori mandrino e assi: Brushless FANUCDATI GENERALIDimensioni d’ingombro: 4.260 x 3.000 mmAltezza: 3.750 mmPeso netto: 12.000 kg Macchinario pronto per il trasporto su gomma
